【原创】GM的自我修养----盛大Mir2新36字节地图格式研究

Arthas殿下 · 发表于 2014-2-2 01:26:42

本文系传奇素材网Arthas殿下原创，转载请注明出处。

首先祝大家新年快乐。

好了废话不多说。盛大早在传奇归来国际版时就开始测试推出“新画面”版本时，默默的加入了第三种地图格式：36字节地图格式。新画面版本的画面细腻，动态感更漂亮，赢得了好评。随后热血传奇也更新了新画面，还加入了全新的资料片“神龙帝国”，但是，这些地图只有少量新引擎支持使用，这让大量使用老引擎、老登陆器的GM们怨声载道。

我们常用的地图编辑器是不能打开36字节地图的，如图

看过我在本站发表的“GM的自我修养”系列的朋友，都知道老地图分为12字节地图和14字节地图，这36字节地图多出来的22字节又是干什么用的呢？
首先想到的是，多出来的22字节可能是增加了每个要素的长度，比如原来表示Tiles地砖需要2个字节，现在用4个字节表示，其他的小地砖，OBJ也是类似。但是等我去验证的时候，发现并非如此。

www.cfabc.net
[hide=5000]

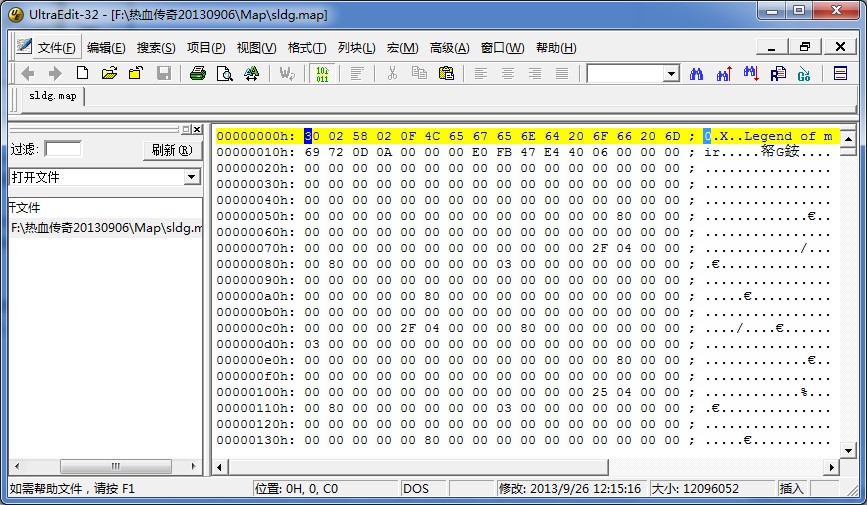

用UE打开神龙帝国龙飞城的地图sldg.map文件，文件头的前4个表示地图大小的字节为 30 02 58 02，根据高位在后的原理，应该是02 30 02 58即长为16进制数（230）16 =（560）10，宽为（258）16=（600）10，即龙飞城地图为560X600=336000个坐标点的地图。

UE的右下角我们可以看到地图的文件大小为12096052字节，那么除开52个字节的文件头，（12096052-52）/336000=36，可见龙飞城地图格式是36字节的。

可以发现，文件里有大量连续的 00 00 00 00 00 00 00 00 00...，这和我预料的中间夹杂00 的情况截然不同，由此我猜测，这些多出来的00会不会是直接加在老14字节地图的基础上的呢，会不会多出来的22字节是预留的空字节呢，于是我用替换功能，把22个00替换为空，如图：

发现居然有387816个地方被替换，比336000还要多，可见每个地图的坐标点都增加了22个00。经过细心验证比对，发现这22个字节都是直接加在14个字节后面的，由此新36字节地图格式真相大白。
为了验证这个结果，我又测试了神龙地穴这张地图sldx.map，地图大小为50X50=2500，替换22个00的结果是2501，所以基本上可以断定，新增的22个00可能是盛大预留的字节了，或者说是抵制SF也说得通。

结论:

新36字节地图格式是由14字节地图格式+22个多余节00构成。

根据这个结论，我们就可以制作出UE的宏来删除这些多余的空字节了。
我把sldg.map文件切割为3部分，打开3个UE来分别打开其中一部分，再用宏来删除这些多余字节，再把转换好的结果合并在一起，就成了老引擎、老登陆器能识别的14字节地图了。

由于我切割文件大小不一样，3个部分花的时间不一样，前两个分别用了7小时，第三个用了10小时，当然3者是同时进行的。如果哪位会编程的人来转换地图格式，写出工具来处理估计是1秒钟的事情。。。我的办法比较笨，但是实在

好吧，我也不知道哪儿处理问题，切割出来的3个文件sldg_1和sldg_3都没问题，但是sldg_2出了问题，可能是我哪儿切出错了吧，所以等我哪天空了再把sldg_2重新转换一次，哎，又要等7个小时。

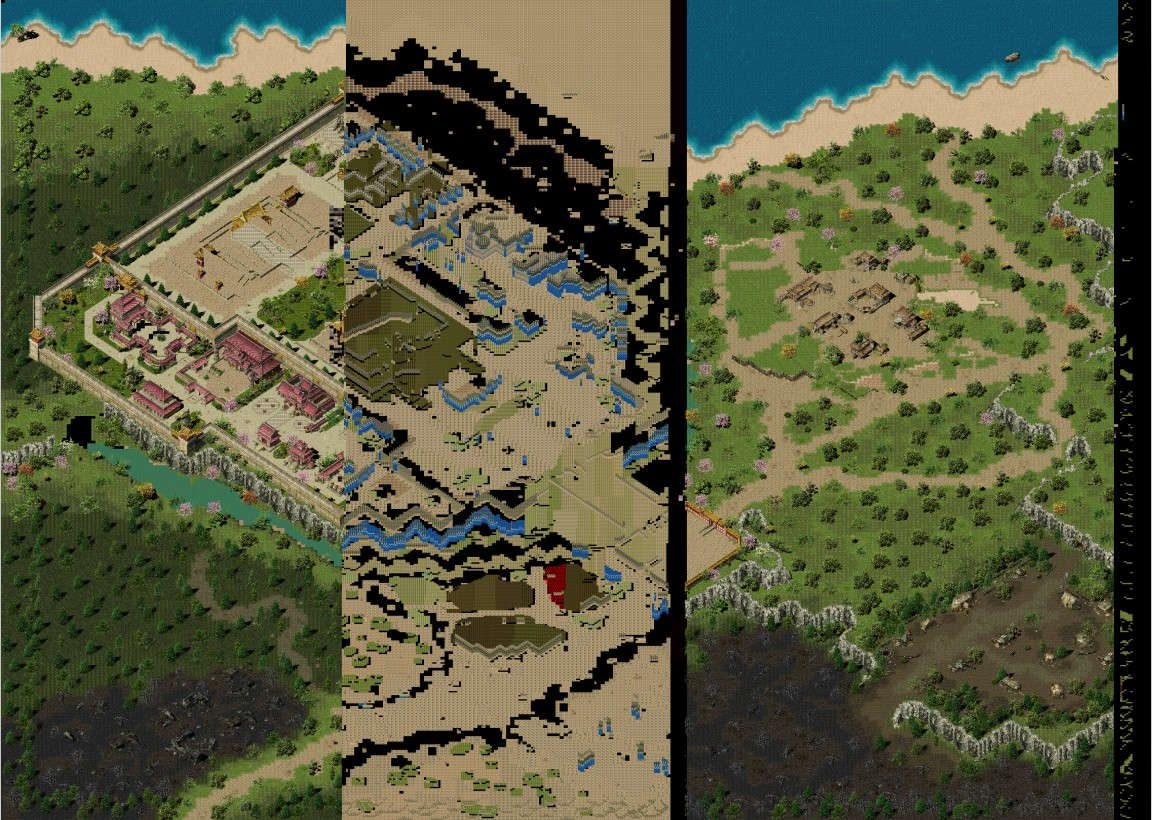

合并后，用地图编辑器能打开了，由于sldg_2转换错误，所以中间的有问题，不过还是把结果给大家看看吧，如图：
